Popis
Chcete si to vytisknout sami?
Beze všeho, jak je libo. Veškeré zdrojové soubory a instrukce pro 3D tisk tohoto modelu jsou k dispozici ke stažení zde: https://cults3d.com/:2327061.
Základní info
Adaptér sloužící jako velmi robustní a stabilní základna pro montáž telefonu nebo navigační jednotky GPS na motocykl CFMOTO 450MT (na některých trzích značený jako „IBEX 450“).
Montáž a stabilita
Na základnu lze nainstaovat drtivou většinu nejrůznějších držáků telefonů nebo samotných navigačních jednotek, jaké jsou jen dostupné na trhu. Pro montáž jsou k dispozici díry podle standardního AMPS vzoru (vždy čtyři otvory s roztečí 30mm x 38mm). Jedna sada instalačních otvorů je v horizontálním a druhá sada je ve vertikálním uspořádání. Díky tomu lze na základnu namontovat téměř cokoliv.

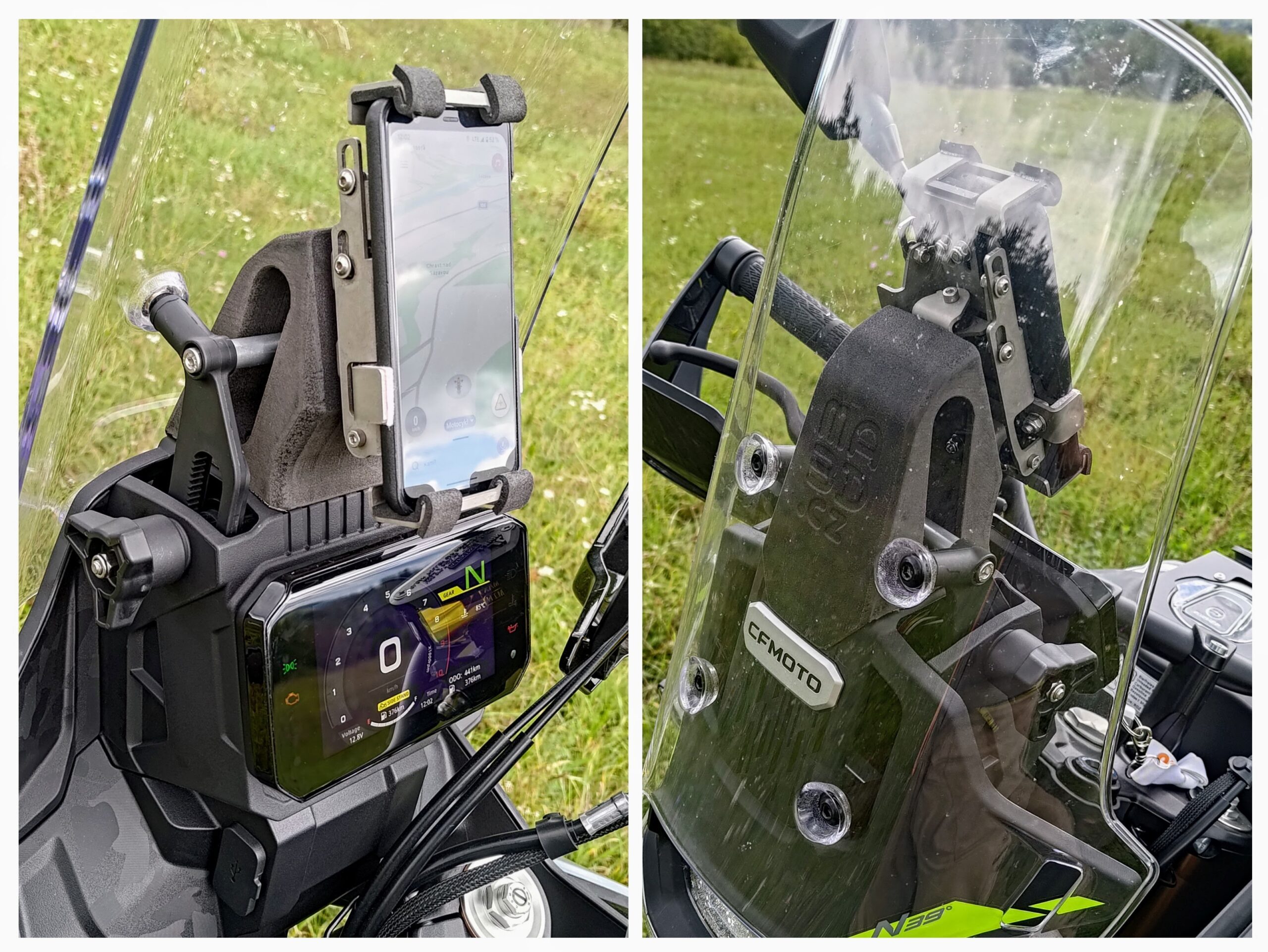

Navigační jednotka je umístěna nad hlavním displejem palubní desky, takže navigační informace jsou pohodlně ve vašem zorném poli.
Adaptér nezasahuje do mechanismu nastavení výšky čelního skla.
Poskytuje velmi stabilní uchycení, bez nadměrných otřesů a rázů ani na nerovných cestách nebo v terénu.

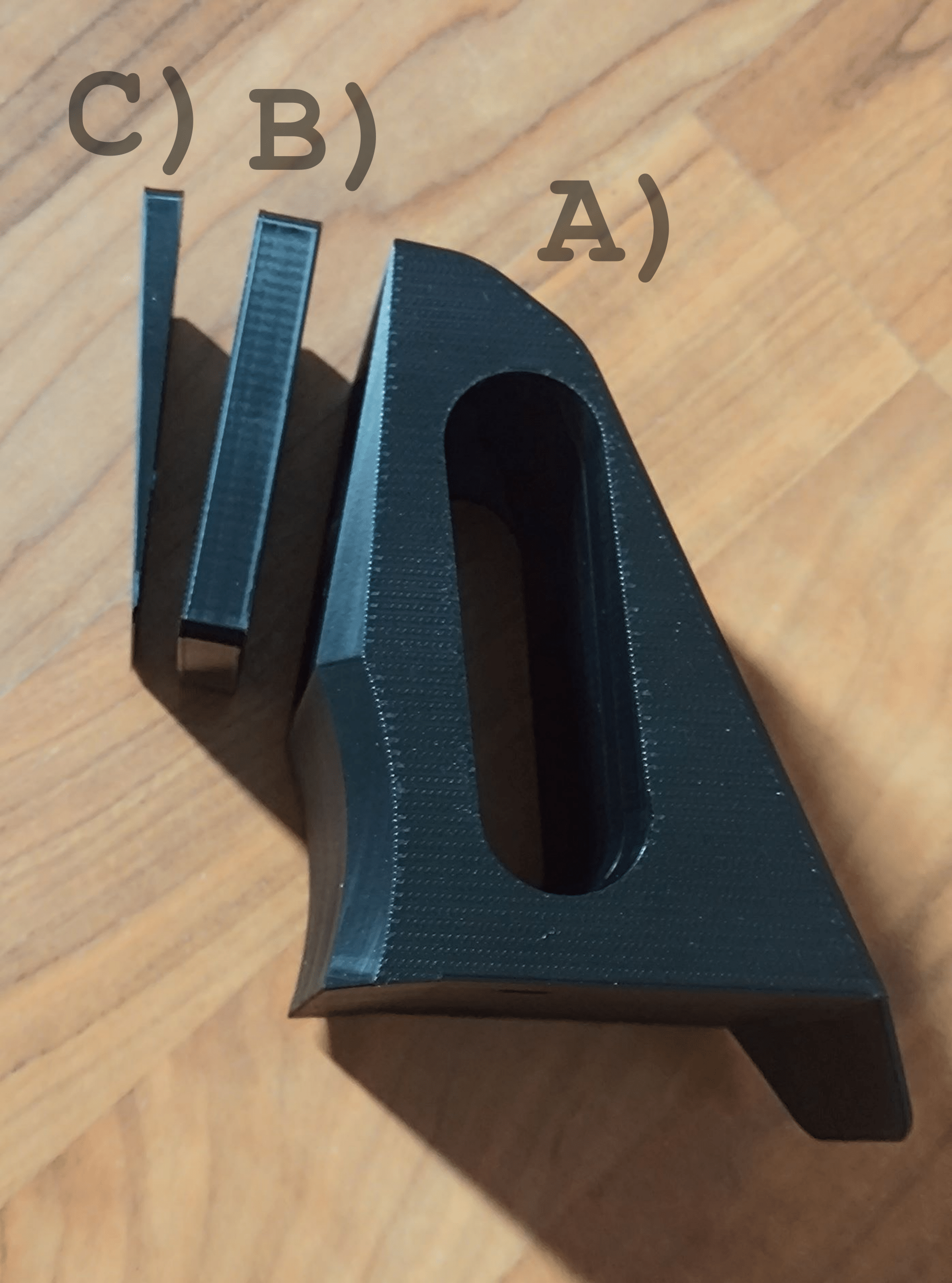

Komponenty:
– A) Hlavní základna. Instalace na dva šrouby M5x25mm pod hrazdičkou.

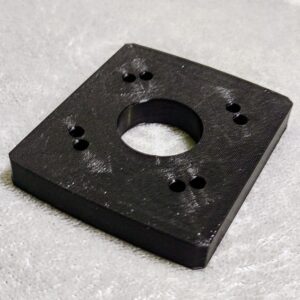

– B) Vymezovací distanční podložka. Pokud má telefon konektor pro nabíjení dole, je možné ho pomocí této podložky předsadit tak, aby kablík napájení nekolidoval s hlavním displayem motorky. Standardně o tloušťce 10mm. Pokud chcete jinou tloušťku, stačí připsat poznámku k objednávce, nebo nám zavolat.

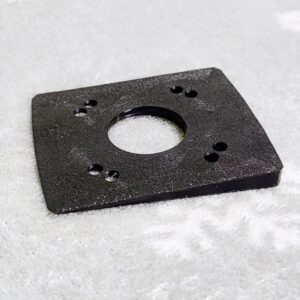

– C) Klínek pro změnu sklonu. Obvykle není třeba. Standardně dodáváme klínek s úhlem 5°. Pro jiný úhel stačí přidat poznámku, nebo nám zavolat.
Evoluce
Základna má za sebou postupný vývoj a optimalizaci. V aktuální verzi:
– Rovina uchycení telefonu je nakloněna tak, aby obrazovka nevrhala odlesky do očí během jízdy. A to ani za nízkého podzimního nebo večerního sluníčka v zádech.
– Ploška pro uchycení telefonu je v takové poloze, že je zde dostatek místa pro instalaci všech možných velikostí telefonů a tabletů.

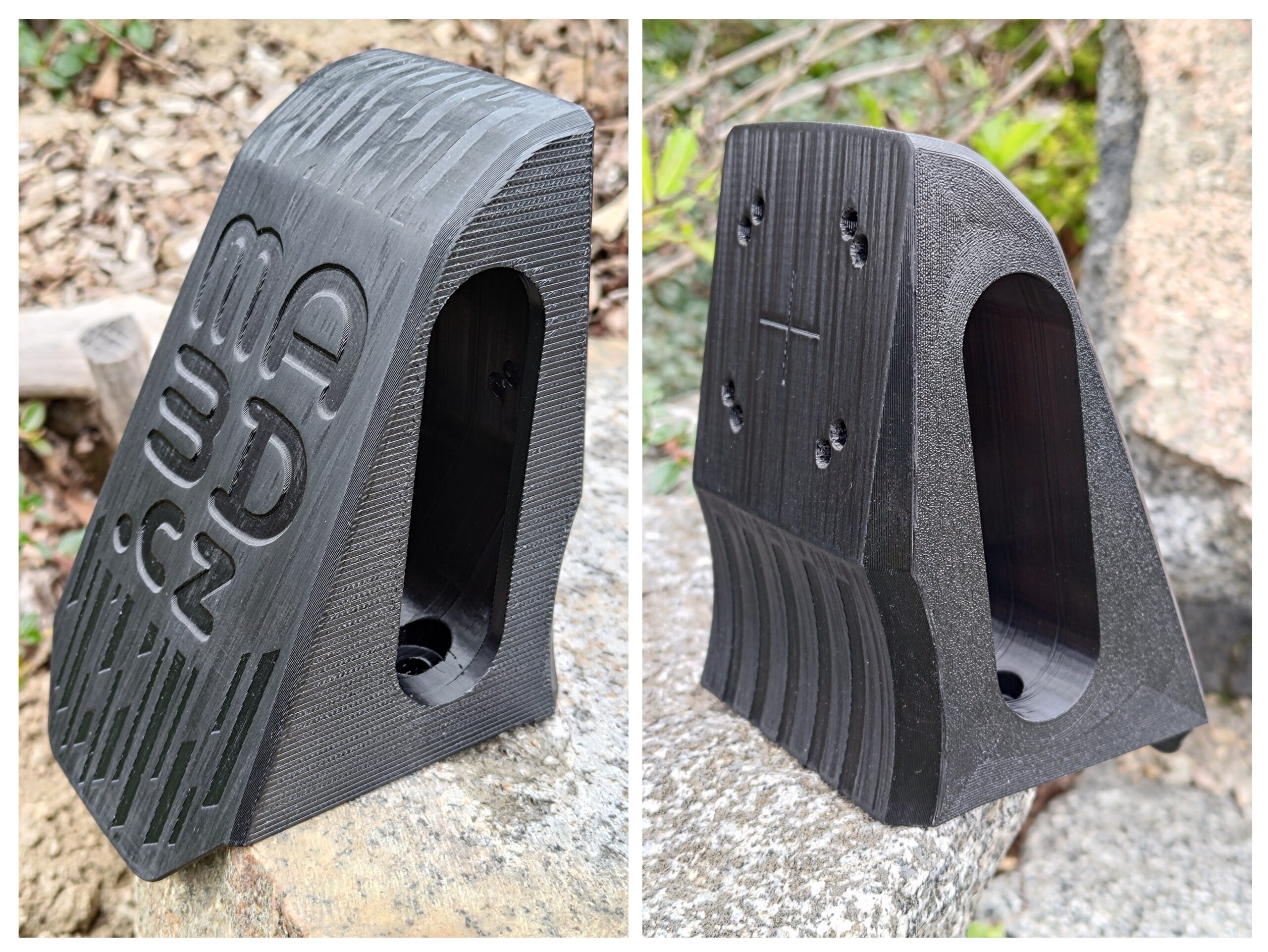

– V montážní plošce je naznačený středový kříž pro snadnější rozměření a ověření rozměrů.
– Tvar je optimalizován pro snadný 3D tisk s minimem podpěr.
– Geometrie je navržena pro maximální možnou pevnost a odolnost za použití výrobní technologie 3D tisku.
Materál:
Standardně vyrobeno z mixu PC/ABS, což je pevný a houževnatý materiál ideální pro podobné namáhané technické součástky. Materiál dobře odolává nárazům, vibracím, venkovním povětrnostním podmínkám.
Samozřejmě, na Vaše přání lze adaptér vyrobit i z levnějšího PETG, nebo z prémiových dražších materiálů na bázi nylonu s příměsí uhlíkových vláken. V případě zájmu o tuto variantu nás kontaktujte pro individuální domluvu a nacenění.
Atypická přání, úpravy na zakázku:
– Atypická úprava rozměrů, vlastní nápis, volba jiného materiálu je samozřejmě možná. Stačí, když nás kontaktujete pro konkrétní dohodu.
– Už jsme expedovali i XXL variantu pro tablet o rozměrech 230 mm šíře, 155 mm výška, spodní hrana 85 mm pod středem upevňovací plošky!
